В3-38А
В3-38А
- Состояние: Складское хранение

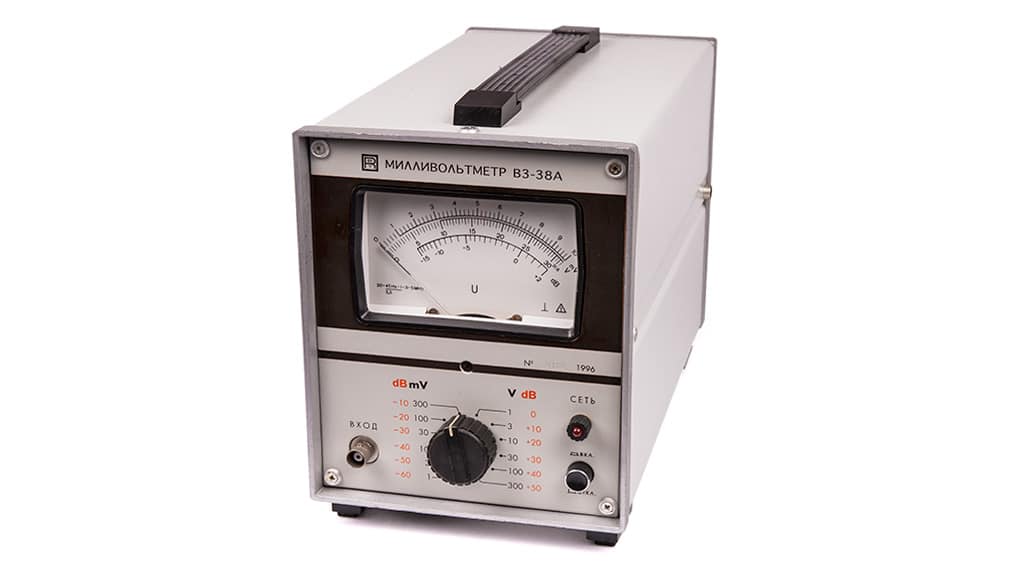

Милливольтметр В3-38А (В3 38А, В338А, b3-38a, b338a, b3 38a)
Предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы от 0,1мВ до 300В в диапазоне частот от 20 Гц до 5 МГц.
Пределы измерений 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300 мВ; 1В, 3В, 10В, 30В, 100В и 300В
Основная погрешность ±2,5%Милливольтметр В3-38А предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы от 0,1мВ до 300В в диапазоне частот от 20 Гц до 5 МГц.
Рабочие условия применения прибора Милливольтметр В3-38А: температура окружающего воздуха от 10 до 35°С;
относительная влажность .воздуха до 80% при температуре 25°С; атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.); питание от сети (220±22) В частотой (50±0,5) Гц.
Диапазон измеряемых прибором напряжений от 100мкВ до 300В перекрывается поддиапазонами с верхними пределами 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300 мВ; 1В, 3В, 10В, 30В, 100В и 300В. Прибор измеряет напряжения в диапазоне частот от 20 Гц до 5 МГц.
Диапазон частот прибора Милливольтметр В3-38А имеет рабочие области частот:
I от 45 Гц до 1 МГц (вкл.);
II от 20 до 45 Гц (искл.);
III св. 1 до 3 МГц (вкл.);
IV св. 3 до 5 МГц (вкл.).
Частота градуировки 1 кГц. Основная погрешность прибора, выраженная в процентах от верхнего предела установленного поддиапазона измерения, не более ±2,5%.
Погрешность прибора Милливольтметр В3-38А в рабочих областях частот, выраженная в процентах от верхнего предела установленного поддиапазона, и изменение показаний прибора в пределах рабочих областей частот относительно показания на частоте градуировки в процентах, не превышают значений, указанных в табл. 1.
Таблица 1
Поддиапазоны | Пределы допускаемых погрешностей (пределы допускаемых изменений показаний), % | |||
Рабочие области частот | ||||
I | II | III | IV | |
1мВ-300мВ | ±2,5 | ±4,0(±4,0) | ±4,0(±4,0) | ±6,0(±6,0) |
1В-300В | ±6,0(±6,0) |
Изменение показаний прибора, вызванное изменением температуры. окружающего воздуха от нормальной до любой температуры в пределах рабочей области температур, не превышает предела основной погрешности на каждые 10°С изменения температуры.
Изменение показаний прибора Милливольтметр В3-38А, выраженное в процентах от значения верхнего предела установленного поддиапазона, при отклонении формы кривой измеряемого напряжения от синусоидальной, (коэффициент гармоник не более 20%) не превышает половины значения коэффициента гармоник в процентах.
Отклонение указателя от нуля, вызванное собственными шумами, не превышает 5% от значения верхнего предела установленного поддиапазона измерения при замкнутом накоротко входе.
Прибор сохраняет свои технические характеристики в пределах норм, при наличии на его входе постоянной составляющей напряжения не -более 250 В.
Время установления показаний прибора не превышает 4 с.
Милливольтметры В3-38А сохраняют основную погрешность после воздействия пятикратного перегрузочного напряжения, но не более 600 В.
Активное входное сопротивление прибора, измеренное на частоте 45 Гц, не менее 5 МОм на поддиапазонах с верхними пределами 1-300мВ и не менее 4 МОм на поддиапазонах с верхними пределами 1-300 В
Входная емкость прибора не более 25 пФ на поддиапазонах с верхними пределами 1-300 мВ и не более 15 пФ на поддиапазонах с верхними пределами 1-300 В.
Емкость каждого из соединительных кабелей не более 80 пФ. Время установления рабочего режима 15 мин. Милливольтметр В3-38А сохраняет свои технические характеристики при питании его от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц.
Мощность, потребляемая от сети при номинальной напряжении, не превышает 6 ВА. Прибор допускает непрерывную работу в рабочих условиях в течение 8 ч.
Габариты прибора не более 152х206х275 мм.
Габариты транспортной тары 526х542х396 мм.
Масса прибора Милливольтметр В3-38А не более 3,2 кг.
Масса прибора с транспортной тарой не более 25 кг.
