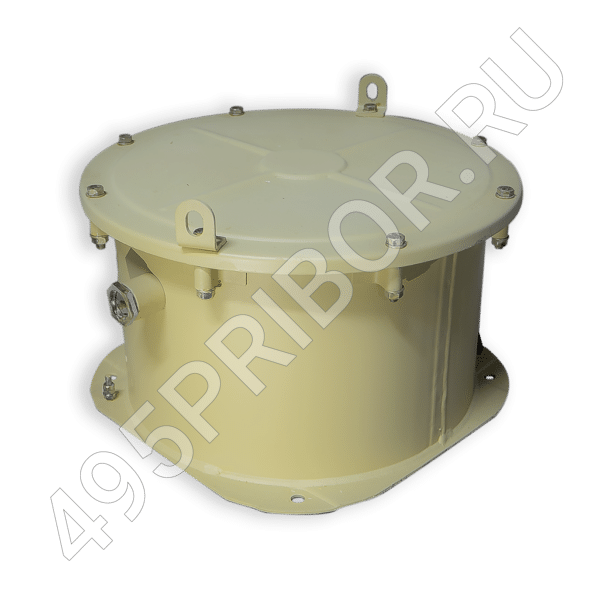

Трансформатор ТСВМ-4,0 ОМ5 U380-230

тсвм-4,0 ОМ5

Трансформатор ТСВМ-4,0 ОМ5 U380-230

  • Производитель: ООО «Электротехнический завод»
  • Страна производства: Россия
  • Состояние: Складское хранение
Трехфазные силовые трансформаторы серии ТСВМ предназначены для включения в трехфазную сеть частотой 50 (60) Гц и питания напряжением выпрямительных схем, станков, электрического инструмента и различных потребителей в электроустановках общего назначения.
            НаименованиеОсновные технические данные изделияМасса,

кг

Габаритные размеры,

мм

(длина х ширина х высота)

Мощность,

кВА

Номинальное напряжение обмоток, В
ПервичнойВторичной
ТСВМ-0,630,63660; 440; 415; 380; 22026; 36; 42; 110; 127; 133;220;230; 380; 40017365х 340х 285
ТСВМ-1,01,0660; 440; 415; 380; 22026; 36; 42; 110; 127; 133; 220;230; 380; 40028365х340х335
ТСВМ-1,61,6660; 440; 415; 380; 22026; 36; 42; 110; 127; 133; 220;230; 380; 40030365х340х335
ТСВМ-2, 52,5660; 440; 415; 380; 22026; 36; 42; 110; 127; 133; 220;230; 380; 40039365х340х335
ТСВМ-4,04,0660; 440; 415; 380; 22026; 36; 42; 110; 127; 133; 220;230; 380; 40045365х340х335
ТСВМ-6,36,3660; 440; 415; 380; 22026; 36; 42; 110; 127; 133; 220;230; 380; 40052395х340х385
ТСВМ-10,010,0660; 440; 415; 380; 22036; 42; 110; 127; 133; 220;

230; 380; 400

120652х510х542
ТСВМ-16,010,0660; 440; 415; 380; 22036; 42; 110; 127; 133; 220;

230; 380; 400

180706х530х720
ТСВМ-20,020,0660; 440; 415; 380; 22036; 42; 110; 127; 133; 220;

230; 380; 400

208706х530х720
ТСВМ-25,025,0660; 440; 415; 380; 22036; 42; 110; 127; 133; 220;

230; 380; 400

220706х530х720
ТСВМ-25,0-1725660; 440; 415; 380; 22036; 42; 110; 127; 133; 220;

230; 380; 400

267710х465х565

Трансформаторы трехфазные, силовые серий ТСВМ водозащищенного исполнения общего назначения с номинальным напряжением до 1000В.
Трансформаторы предназначены для питания ламп местного освещения и электроинструмента в шахтах, неопасных по пыли, газу; в производствах с повышенной влажностью (например, в не отапливаемых и невентилируемых подземных помещениях); для ламп в судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.
Трансформаторы установлены в бак.
Климатическое исполнение У; УХЛ категории размещения 2; 3; 4; 5 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения ТСВМ:
Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
В – водозащищенное исполнение;
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP65 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671134.038 ТУ (серия ТСВМ).
Схемы и группы соединения обмоток трансформаторов серии ТСВМ:
Yн / ∆ — 11; ∆ / ∆ — 0; ∆ / Yн-11; Yн/Y-0
Примечание:
1. По требованию заказчика трансформаторы могут изготавливаться в герметизированном исполнении – быть залиты электротехническим компаундом, предотвращающим от попадания в них воды и других агрессивных сред.
2. По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.

Первичное напряжение трансформатора 380-220 Вольт
Вторичное напряжение трансформатора 400-230 Вольт
Трансформаторы ТСВМ-4-74.ОМ5 380-220/400-230 могут работать в условиях холодного и умеренного климата при температуре окружающего воздуха от -60 до +40° С, а также работать в условиях тропического климата (верхний предел температуры +45° С)
Относительная влажность воздуха: 98% при +40° С для трансформаторов серии ТСВМ
Высота над уровнем моря до 1000 м при номинальной нагрузке
При эксплуатации трансформаторов на высоте до 2000 м нагрузка снижается на 2,5% на каждые 500 м
Режим работы трансформатора ТСВМ-4,0-74.ОМ5 380-220/400-230 – продолжительный
Степень защиты трансформаторов ТСВМ: IP55 по ГОСТ 14254-96
Рабочее положение у трансформаторов ТСВМ в пространстве может быть любым
Класс защиты трансформаторов 1 по ГОСТ 12.2.007.0-75
Трансформаторы серии ТСВМ 4,0 74.ОМ5 380-220/400-230 изготавливают как для поставок внутри страны, так и для поставок на экспорт, эти трансформаторы соответствуют техническим условиям ТУ16-517.851-76. Трансформаторы обслуживают в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителем»
В комплект поставки входят: трансформатор ТСВМ, паспорт, техническое описание и инструкция по эксплуатации
По отдельным заказам поставляются групповой и ремонтный комплекты ЗИП в виде готовых изделий

Как правило, трансформаторы ТСВМ 4,0 74 ОМ5 380-220/400-230 выпускаются с предприятия со схемой соединения обмоток «звезда», а потребитель имеет возможность переключения схемы соединения обмоток со «звезды» на «треугольник», при этом линейное напряжение снижается в √ 3 при сохранении номинальной мощности

Продукт может называться: ТСВМ-4,0, TSVM-4,0, TSVM 4, TSVM 4.0, TSVM, TSVM 4,0, ТСВМ, ТСВМ 4, ТСВМ 4,0
