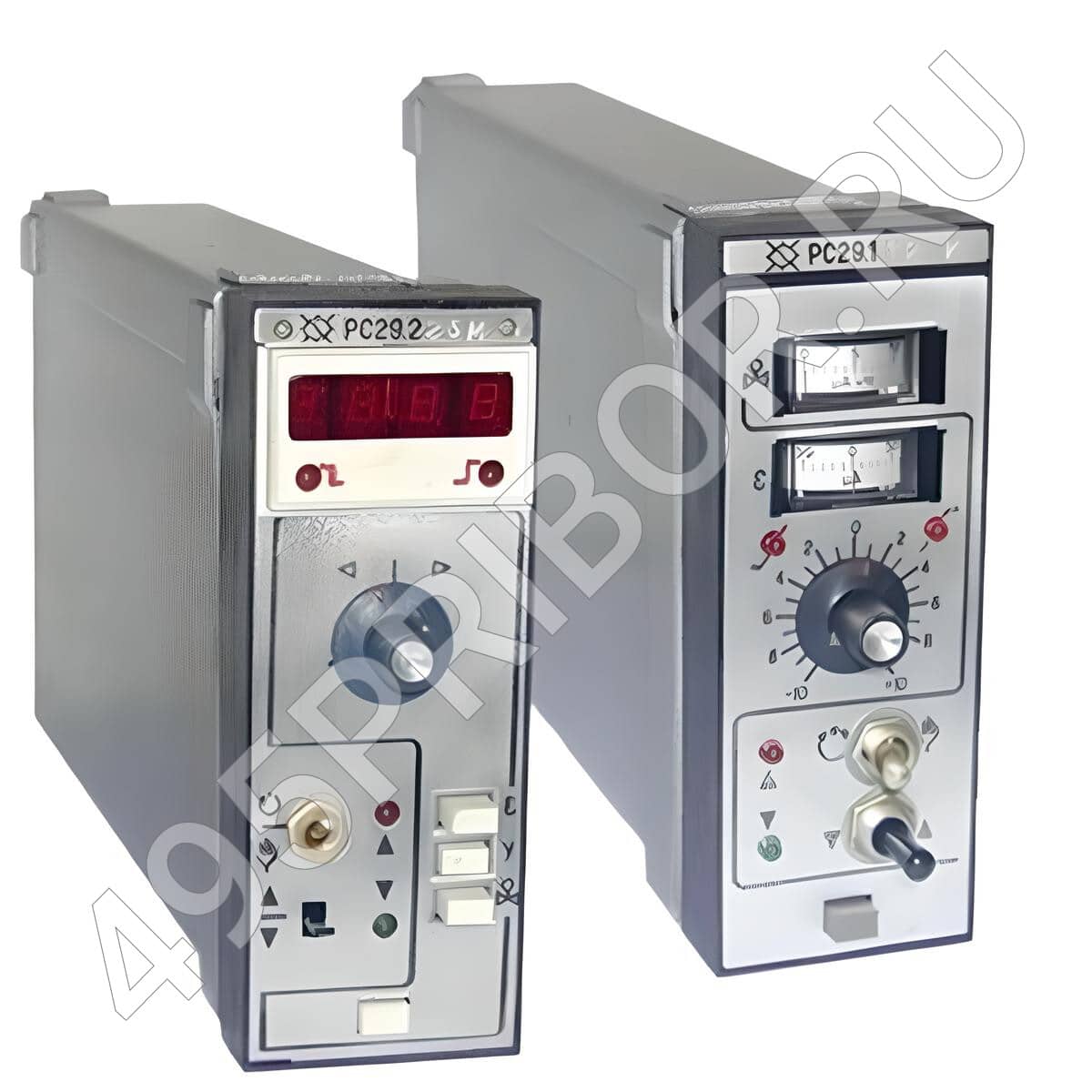

РС29 Регулятор

Производитель: Московский завод тепловой автоматики
Страна производства: Россия
Состояние: Складское хранение

Регулятор РС 29.2.32 M контролирует до 3 термометров сопротивления градуировок 50 М, 100 М, 23 и до 2 унифицированных сигналов, имеет реостатный указатель положения, аналого-релейное и нелинейные преобразования и стрелочную индикацию.

Приборы РС 29.2.32 М широко применяются в системах автоматизации объектов промышленной энергетики и теплоснабжения, а также на более мощных энергетических установках. Чаще всего приборы РС 29.2.32 М используют в комплекте с усилителями У29.3М.

Регулирование по ПИ, П и трехпозиционному; двухпозиционному законам регулирования, а при использовании динамического преобразователя — по ПИД закону.
Переключение вида управления с автоматического на ручное и обратно;
Ручное управление исполнительным механизмом.
Сигнализация предельных отклонений регулируемой величины от заданного значения.
Цифровая индикация одного из четырех параметров по выбору (для исполнений с цифровой индикацией):
- — заданного значения регулируемой величины;
- — отклонения регулируемой величины от заданного значения;
- — положения исполнительного механизма;
- — дополнительного параметра.

Питание:
- Напряжение – ~220В (допускается – от 187 до 242B);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 18ВА.
Конструктивное исполнение:
- Габаритные размеры – 160х60х325мм;
- Масса – не более 3.5кг;
- Монтаж – щитовой;
- Подключение – 30 клемм под винт.
Выходные сигналы:
- Импульсы пульсирующего напряжения постоянного тока среднего значения 24В;
- Импульсы напряжения постоянного тока +10 или -10В;
- Изменение сигнала при рассогласовании на 10В, в пределах от -10 до +10В постоянного тока;
- Изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; коммутирующая способность — не более 0.15А, 45В постоянного тока);
- Изменение состояния выходных контактов реле при аналого-релейном преобразовании; коммутирующая способность:
  активная цепь — не более 0.25А, 36В; активно-индуктивная цепь — не более 0.15А, 36В;
- Изменение напряжения постоянного тока при динамическом преобразовании на 10В, в пределах от -10 до +10В для связи между приборами (РС29.х.42 M; РС29.х.43 M).
Динамические характеристики регулятора::
- Зона нечувствительности – 0.4-4.0%;
- Коэффициент передачи – 0.2-10.0с/%
