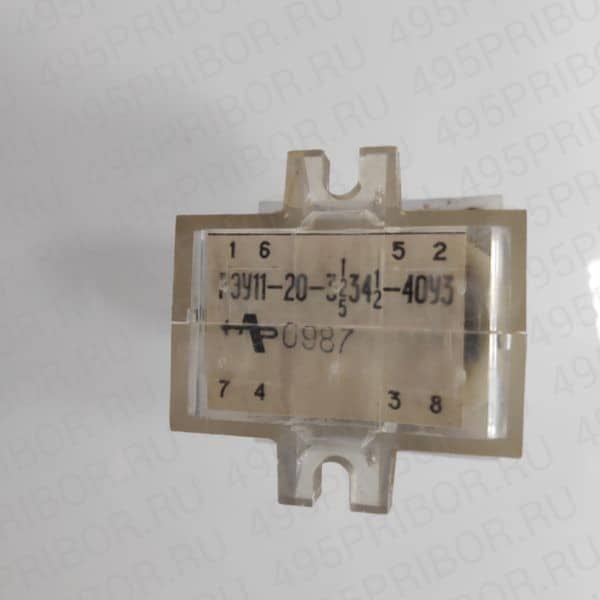

Реле указательное РЭУ-11

Состояние: Складское хранение

Указательное реле РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

Запросить цену

РЭУ-11-02 — 2 размыкающих без самовозрата

РЭУ-11-11 — 1 замыкающий и размыкающий без самовозрата

РЭУ-11-12 — 1 замыкающий с самовозвратом и 2 размыкающих без самовозрата

РЭУ-11-20 — 2 замыкающих без самовозврата

РЭУ-11-21 — 1 замыкающий с самовозвратом и без самовозврата; 1 размыкающий без самовозрата

РЭУ-11-30 — 2 замыкающих без самовозврата и 1 замыкающий с самовозвратом

РЭУ-11Б — может быть до 4 замыкающих и размыкающих контактов

Индикация срабатывания схем защиты и автоматики, а также сигнализация аварийного состояния в цепях постоянного и переменного тока. Реле РЭУ-11 имеет два стабильных состояния — взведенное и сработанное. В каждом из состояний обеспечивается его однозначное визуальное определение. Взвод РЭУ после срабатывания осуществляется вручную. Реле РЭУ-11 может контролировать напряжение или ток.

Устройство соответствует ГОСТ 12.2.007.0-75 и другим нормативам. Элементы конструкции:

пластмассовый корпус из 2 частей, скрепленных винтовым соединением;
возвратная пружина;
электромагнит с 2 обмотками и поворотный якорь;
блинкер и фиксатор;
геркон, подвижные и неподвижные контакты, кнопка, индикатор, защитные крышки и др.

Чтобы привести реле РЭУ-11 в исходное состояние, требуется нажатие кнопки указателя. Контакты переключаются, фиксатор переходит в нужное положение и зацепляется за якорь электромагнита. На устройство подается ток с заранее установленной силой и напряжением. Якорь сближается с электромагнитом, фиксатор освобождается, пружина приводит в действие кнопку. После переключения контактов загорается световая индикация красного цвета.

По мере рассеивания электромагнитного поля контакты геркона замыкаются. После того как подача питания приостанавливается, неподвижные контакты, не имеющие самовозврата, остаются в том же положении. Чтобы вернуть устройство в рабочее положение, достаточно нажать кнопку блинкера.
