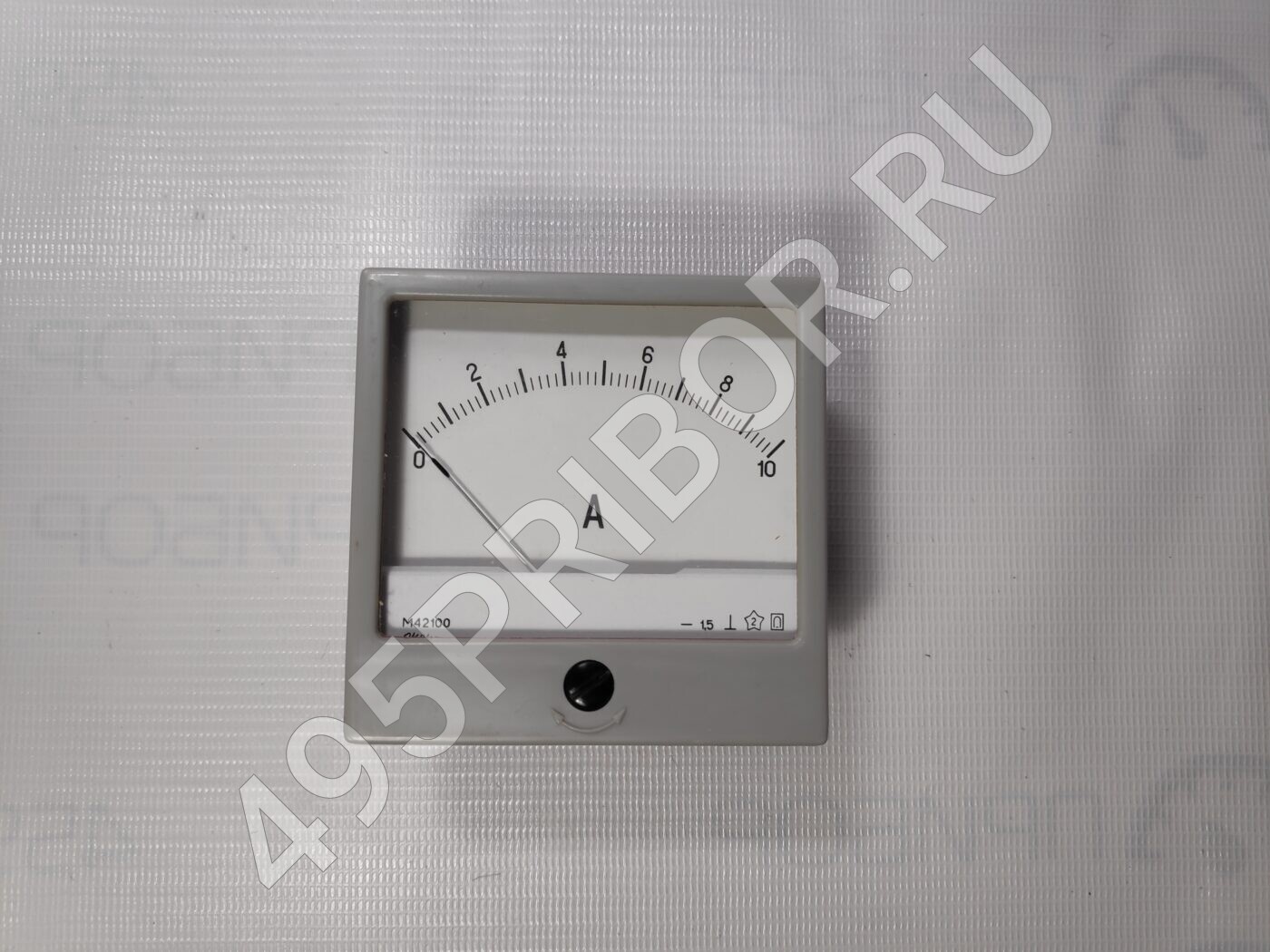

Амперметр М42100 0-10А

Страна производства: СССР
Состояние: Складское хранение

Характеристики:

Класс точности

1.5

Габаритные размеры

80 × 80 × 50 мм

Масса

не более 0.2 кг

Амперметры и вольтметры М42100 предназначен для измерения тока и напряжения в электрических цепях постоянного тока.

Запросить цену

Амперметры М42100 и вольтметры М42100 электромагнитной системы позволяют измерять постоянный ток и напряжение непосредственно в электрических цепях. Приборы М42100 электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.

По конструктивному исполнению амперметр М42100 и вольтметр М42100 электромагнитной системы имеют две разновидности измерительных механизмов:

— с плоской катушкой и с подвижным сердечником из магнитомягкого материала, втягивающимся в зазор плоской катушки при пропускании тока;
— с круглой катушкой и с двумя сердечниками внутри катушки: неподвижным и подвижным (одним или двумя), которые при пропускании измеряемого тока через катушку намагничиваются одноименно и отталкиваются друг от друга; тем самым стрелка, укрепленная на оси с подвижным сердечником, отклоняется.

Чертеж приборов М42100 подан на Рис.1., а габаритные размеры — в Таблице 1.

Рис.1. Чертеж приборов типа М42100.

Таблица 1.

Габаритные размеры
A	B	C	D
80мм	36мм	14мм	69мм
Габаритные размеры
D1	d	E
77,5мм	3,4мм	68мм

Технические характеристики М42100

Способ подключения и конечные значения диапазона измерений для приборов типа М42100 поданы в Таблице 2.

Таблица 2.

Наименование и тип предмета	Конечные значения диапазона измерений	Способ включения
Миллиамперметр М42100	1мА; 5мА; 10мА; 15мА; 20мА; 30мА; 50мА; 100мА; 150мА; 300мА; 500мА; 600мА; 3мА/30мА; 3мА/50мА; 5мА/50мА	Непосредственно
Миллиампервольтметр М42100	50мА/20В
Амперметр М42100	1А; 2А; 3А; 5А; 10А; 15А
Амперметр М42100	15А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А; 1кА; 1,5кА; 2кА; 4кА; 6кА	С наружным шунтом на 75мВ и калиброванными проводами сопротивлением 0,035Вт пара
Вольтметр М42100	0,075В; 2В; 3В; 7,5В; 10В; 15В; 20В; 30В; 50В; 75В; 100В; 150В; 250В; 300В; 500В; 600В	Непосредственно
Вольтметр М42100	150В/1500В; 15В/150В/1500В; 1000В; 1500В; 3000В	С отдельным калиброванным добавочным сопротивлением Р4201 с номинальным током 5мА

Приборы М42100 предназначены для работы в вертикальном и горизонтальном положениях. Время успокоения подвижной части не более 3 секунд.

Амперметры М42100 и вольтметры М42100 рассчитаны на использование в следующих условиях:

— температура воздуха окружающей среды — от -50°С до +60°С%;
— относительная влажность 95% при температуре +35°С.

Климатическое исполнение — обычное и тропическое.

Категория размещения — 3 (М42100Т3).

Амперметр М42100 и вольтметр М42100 выдерживают:

— вибрации ускорением 5м/с2 — 30м/с2, частотой 10Гц — 70Гц;
— удары ускорением 70м/с2, частотой ударов 10уд/мин — 50уд/мин.

Амперметр М42100 и вольтметр М42100 под влиянием внешнего магнитного поля напряженностью 400А/м допускают изменение показаний — ±1%.

Наработка на отказ не менее 67500 часов. Амперметры М42100 и вольтметры М42100 рассчитаны на безотказную работу в течении 6 лет.

Продукт может называться: М 42100, М-42100, m42100, m 42100, m-42100
